特征
● 通過分光光度分布對紫外光進行高精度測量
● 從配光上評估紫外光的最大發光強度、光束開度、光束光通量
● 涵蓋從紫外線到可見光的波長范圍
● 支持從 LED 芯片到模塊和應用產品的廣泛樣品
● 用軟件批量控制電源和測量?jī)x器
評價項目
紫外線輻射強度或輻照度中的光分布角分布
最大光度、光束開度、光束光通量
輻射通量、輻射強度、輻照度
總光通量
光譜數據
根據配光測量系統的測量項目
總光通量、色度坐標xy、uv、u'v'相關色溫、Duv、主波長、刺激純度顯
色指數Ra、R1至R15
峰值波長、半值范圍
規格
規格
| 設備式樣 | ||||
| 型號 | GP-510U | GP-500 | GP-1100 | GP-2000 |
| 光學系 | 2軸測角儀 | |||
TypeC | TypeC、B | |||
| 光路長 | 500mm以下 | 1500mm以下 | 1500mm以上 | |
| 樣品（一例） | LED芯片 | LED模組 | ||
| 樣品放置 | basedown | beseside | ||
| 檢出器（多通道光譜儀） | ||||
| 波長范圍 | 紫外-可視 220~850nm | 紫外-可視-紅外 300~950nm | ||
| 檢出素子 | 512ch/1024ch | |||
| 像素分辨率 | 512ch :1.4nm 1024ch :0.7nm | |||
| 評價項目 | ||||
| 配光 | 輻射強度或輻照度的角度分布 最大發光強度、光束孔徑、光束光通量 | |||
| 輻射量 | 輻射通量(W)、輻射強度(W/sr)、輻射照度(uW/cm2) | |||
| 測光量 | 總光通量 | |||
| 分光數據 | 分光輻射強度(W/sr/nm)、分光輻射照度(uW/cm2/nm) | |||
| 色、其他 | 三刺激值XYZ、色度坐標xy、uv、u'v' | |||
相關色溫度(K)、Duv、主波長(nm)、刺激純度(%) | ||||
演色性評價數Ra、R1~R15 | ||||
峰值波長(nm)、半值幅 | ||||
光量子束密度PFD(umol/m2/sec) | ||||
光合成光量子束密度PPFD(umol/m2/sec) | ||||
| 選配品 | ||||
| 選配品1 | 樣品亮燈用電源（AC、DC) | |||
| 選配品2 | 溫度控制單元 | |||
* 1：測量期間安裝樣品的方向。
底座朝下：水平面安裝
底座側：垂直面 安裝
*2：配光測量的測量波長范圍為250～850nm
*3：可選產品請參考.
設備配置

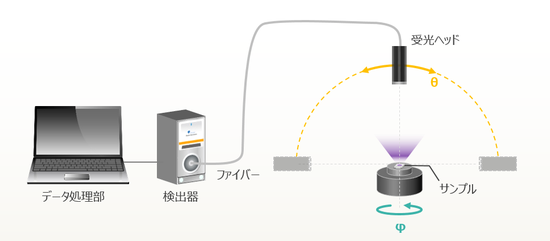

GP-510U
桌面型設備。將 LED 芯片放置在水平面上并進行測量。
受光部一側為1軸，樣品側為1軸的驅動系統。
由于樣品可以放置在平坦的表面上，因此測量再現性和位置調整很容易。
適用于測量LED芯片等不易安裝的小樣品。

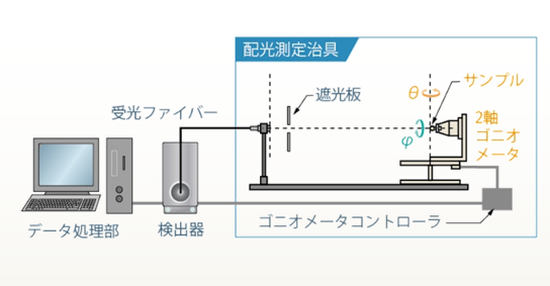

GP-500 / GP-1100
桌面型設備。這是一般配光裝置的光學系統。
受光部分與樣品部分高度相同，樣品側采用2軸驅動系統。
它可以處理從芯片類型到小模塊樣品的廣泛產品。

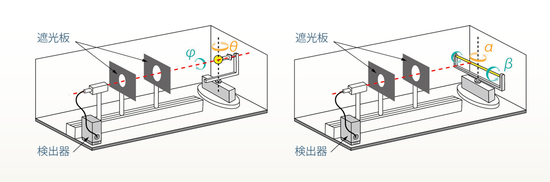

GP-2000
大型設備。安裝需要一個使用一個暗室的地方。
該設備用于測量大而重的光源，如泛光燈。
測量示例
UV-LED 測量結果

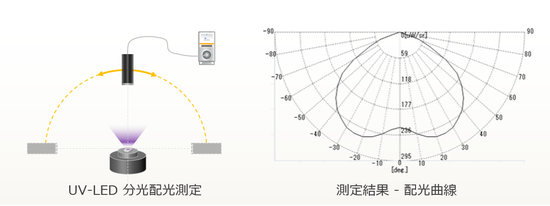

這是用光譜光分布測量 UV-LED 的結果。
根據輻射強度繪制配光曲線。

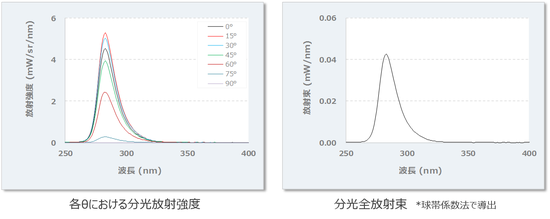

通過對光分布測量得到的每個θ處的光譜輻射強度
使用球面系數法，可以得到UV-LED發射的總光譜通量。
